REDES DE COMPUTADORAS
• Una red de computadoras, también llamada red informática, es un conjunto de equipos de computadores y/o dispositivos conectados entre por medio de cables, señales, ondas o cualquier otro método.
• Una red computadores es una interconexión de computadores para compartir información, recursos y servicios.
OBJETIVOS DE LAS REDES
Compartición de recursos: las redes hacen posible que todos los programas, equipos y datos estén disponibles para cualquiera que esté conectado a la red y que lo solicite, sin importar la localización física del recurso y del usuario. Además es posible el acceso simultáneo de varios lugares a un dispositivo de almacenamiento compartido. También
• Comparte recursos
• Fiabilidad
• Ahorro económico
• Medio de comunicación
• Acceso remoto a información
TIPOS DE REDES SEGÚN SU TAMAÑO
RED LAN (local área network, red de área local).
• una red lan, conecta los computadores en un área relativamente pequeña y predeterminada( como una habitación , un edificio, una oficina)
• son redes de propiedad privada, de hasta unos cuantos kilómetros de extensión por ejemplo un centro educativo
CARACTERISTICAS DE UNA RED LAN
• los canales son propios de los usuarios de una empresa
• los enlaces son líneas de alta velocidad
• las estaciones están cerca entre si
• incrementa la eficiencia y productividad de los trabajos de oficinas al poder compartir información
• las tasas de error son menores
RED MAN (metropolitan área network, redes de áreas metropolitana.
• Es una red de alta velocidad que da cobertura en area geográfica extensa
• Este tipo de redes es una versión más grande que la LAN y que normalmente se basa en una tecnología similar a esta.
CARACTERISTICAS DE UNA RED MAN
• Red de alta velocidad que cubre una área geográfica extensa
• Una red MAN es una red que se expande por un pueblo o unas ciudades y se interconectan mediante diversas instalaciones públicas o privadas, como el sistema telefónico o los suplidores.
RED WAN (wide área network, redes de area extensa)
• es una red de computadores de gran tamaño generalmente dispersa en un área metropolitana a lo largo de un país o incluso a un nivel planetario.
• Una wan es una red de área extensa que se extiende sobre un área geográfica amplia un país o un continente, conecta varias redes locales por medio de un prestador de servicio.
TOPOLOGIA DE RED
La topología o forma lógica de una red se define como la forma de tender el cable o estaciones de trabajo individuales por muros, suelos y techos de edificios.
CLASES DE TOPOLOGIA
TOPOLOGIA ENBUS O LINEAL
En una topología bus o lineal todas las computadoras están conectadas en la misma línea. El cable procede de una computadora a la siguiente y así sucesivamente, tiene un principio y un final, la red bus requiere un terminal en cada final, así recibe la señal y no retorna.
Una red bus o lineal usa cable coaxial grueso o fino.
Ventajas
• Esta topología es bien simple y fácil de instalar
• Es más económica ya que requiere menos cableado
• Es especialmente cómoda para una red pequeña
Desventajas
• si se rompe el cable o uno de los usuarios de si de desconectar su computadora de la red se rompe la línea
• la red bus o lineal es una topología la cual pierde señal con la distancia
• no se debe usar como única solución en un edificio
TOPOLOGIA EN ANILLO
Topología de red en la que cada estación está conectada a la siguiente y la ultima está conectada a la primera, la información va en un solo sentido según como este instalado
TOPOLOGIA EN ESTRELLA
Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones sean de hacer necesariamente a través de este
Ventajas
• tiene los medios para prevenir problemas
• la información va directamente a cada computador
• fácil de prevenir daños o conflictos
Desventajas
• si falla el dispositivo central se cae la red.
CABLE DE RED
Permite interconectar dos dispositivos, el cable actúa como medio de transmisión por donde pasa la información.
TIPOS DE CABLE
• cable coaxial
• cable de par trenzado
• cable de fibra óptica

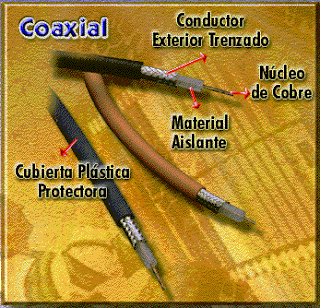

CABLE COAXIAL
Cable utilizado para transportar señales eléctricas de alta frecuencia.
Este cable posee un núcleo solido de cobre encargado de llevar la información. Luego tiene una capa aislante llamada dialectico a su vez está cubierto por una malla o blindaje de aluminio que sirve como referencia de tierra y retorno de las corrientes y todo esta protegido por una cubierta de plástico.
La capa aislante protege el núcleo del ruido y d l distorsión que proviene de los hilos, el núcleo y la malla deben estar separados uno del otro si llegan a tocarse producirá un corto circuito.
Pierde potencia cada 100 metros, varia con tipo de material, la velocidad de transmisión que puede alcanzar 10mbps.
CABLE DE PAR TRENZADO
El cable de par trenzado es una forma de conexión este tipo de cable está formado por un conductor interno el cual está aislado por una capa de polietileno coloreado, debajo de este aislante existe otra capa de aislante la cual evita la corrosión debido a que tiene una capa antioxidante envueltos en una cubierta común de pvc. Normalmente este cable se utiliza por pares o grupos de pares, apra mejorar la resistencia de los grupos se trenzan los cables.
TIPOS DE CONEXIÓN
Pueden ser cables rectos o cables cruzados dependiendo de la utilización.
CABLE RECTO:(de pin a pin), estos cables conectan un concentrador a un nodo de red cada extremo debe seguir la misma norma (EIA/TIA 568 A O 568 B) de configuración. La razón es que el concentrador es el que realiza el cruce de la señal se utiliza para conectar varios equipos periféricos a distancias cortas y bajas velocidades de transmisión.
CABLE CRUZADO: este tipo de cable también se utiliza cuando se conectan elementos del mismo tipo, también se utiliza cuando se conectan dos computadores directamente, sin que hayan enrutadores o algún elemento de por medio.
TIPOS DE CABLE DE PAR TRENZADO
UTP (UNSHIELDE TWISTE PAIR) cable trenzado sin apantallar, se utiliza para diferentes tecnologías de red local producen más errores que otros tipos de cables y tienen limitaciones para trabajar a grandes distancias si regeneración de la señal.
STP (SHELDEL TWISTED PAIR) par trenzado apantallado se trata de cables de cobre aislados dentro de una cubierta protectora con un número de trenzas por que STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables.
CABLE DE FIBRA OPTICA
Sistema de transmisión que utiliza fibra de vidrio como conductor de frecuencias de luz visible o infra roja. Este transmisión tiene la ventaja de que no se pierde casi energía pese a la distancia (la señal no se debilita) y no le afectan las posibles interferencias electromagnéticas.
FIBRA OPTICA La fibra óptica es un medio de transmisión de empleado habitualmente en bases de datos; un hilo muy fino de material transparente, vidrio y materiales plásticos, por los que se envían pulsos de luz que representan los datos a transmitir. La luz queda completamente confinada y se propaga por el núcleo de la fibra óptica.
COMO FUNCIONA LA FIBRA OPTICA
tema de transmisión por fibra óptica existe un transmisor que se encarga de transformar las ondas electromagnéticas en energía óptica o luminosa. Una vez que es transmitida la señal, en otro extremo del circuito se encuentra un componente que se denomina detector óptico o receptor el cual transforma la energía en señal electromagnética similar a la señal original. El sistema básico de señal se compone en este orden, la señal de entrada amplificador fuente de luz, corrector óptico, línea de fibra óptica, corrector óptico amplificador y señal de salida.
COMPONENTES DE LA FIBRA OPTICA
NUCLEO: es un cuarzo fundido o plástico en el cual se propagan las ondas ópticas
FORROeralmente de los mismos materiales que le núcleo pero con adictivos que confinan las ondas ópticas en el núcleo.
REVESTIMIENTO DE PROTECCION: por lo general está fabricado en plástico y asegura la prteccion mecánica de la fibra.
TIPOS DE FIBRA OPTICA
FIBRA MONODO: esta fibra le ofrece la mayor capacidad de transporte de información, tiene una banda de paso de 100ghz, los mejores flujos se consiguen con esta fibra, pero también es la mas compleja de implantar.
FIBRA MULTINODO: la fibra multinodo tiene una banda de paso que llega hasta los 500 MHZ por kilómetro. Su principio se basa en el que el índice de refracción en el interior del núcleo no es único y decrece cuando se desplaza del núcleo hacia la cubierta. Los rayos luminosos se encuentran enfocados hacia el eje de la fibra óptica estas fibras permiten reducir la dispersión entre los diferentes nodos de propagación atreves del núcleo de la fibra.
